Übungsaufgaben zur Maschinenbautechnik in 12.2 (Leistungskurs)

Bitte, lö sen Sie die folgenden Aufgaben innerhalb von 120  Minuten!

Hilfsmittel: nichtprogrammierbarer Taschenrechner,

                        Formelsammlung mit geringfügigen handschriftlichen Ergä nzungen

1.

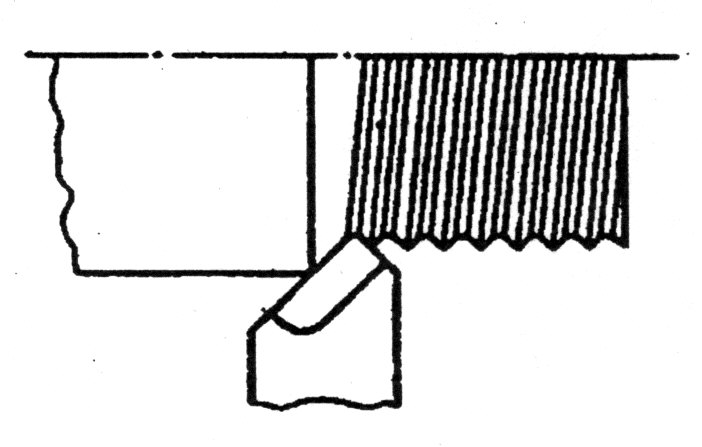

Die nebenstehende Zeichnung stellt im Maßstab 1 : 1

ein Drehteil mit einem Drehmeißel dar.

Ermitteln Sie aus der Zeichnung Schnitttiefe und Vorschub.

2.

Unterscheiden Sie die Arbeitsgä nge " Schruppen"   und  " Schlichten " hinsichtlich

- Schnittgeschwindigkeit

- Vorschub

- Schnitttiefe

- erreichbare Oberflä chengüte am Werkstück.

3.

Warum werden große Bohrer ausgespitzt? (Antwort mit Begründung!)

4.

Wie wirkt sich eine Vergrö ßerung des Schneidenradius bei einem Drehmeißel auf die Rauhtiefe der Drehteile aus? (Antwort mit Begründung!)

5.

Betrachten Sie den gezeichneten Spiralbohrer und ordnen Sie den Zahlen folgende Benennungen zu: Kerndicke, Fase, Spannut, Spanflä che Winkel zwischen Quer- und Hauptschneide, Hauptschneide, Freiflä che, Spitzenwinkel, Querschneide.

6.

Die Winkel am ä ußersten Punkt der Bohrerschneide sind in der Zeichnung bemaßt. Wie groß sind der Feiwinkel, der Keilwinkel und der Spanwinkel?

7.

Unterscheiden Sie das Gegenlauffrä sen und das Gleichlauffrä sen im Hinblick auf das Zusammenwirken von Vorschub und Schnittbewegung (evtl. Skizze).

8.

Auf einer Drehmaschine mit automatischer stufenloser Drehfrequenzanpassung soll die Stirnflä che einer Welle mit d = 80 mm durch Querplandrehen bei konstanterSchnittgeschwindigkeit bearbeitet werden. Die maximale Drehfrequenz der Maschine beträ gt 4000 1/min v_c = 180 m/min. Zeichnen Sie für diese Bearbeitung den Graphen n = f(d).

9.

Ein Werkstück aus S 235 JO mit einer Dicke von 40 mm erhä lt eine Bohrung von 25 mm Durchmesser mit einem Bohrer aus Schnellarbeitsstahl. Berechnen Sie die Hauptnutzungszeit. Fehlende Angaben sind zu wä hlen / zu bestimmen.

10.

Erklä ren Sie die auf der anliegenden Zeichnung angegebenen Lagetoleranzen..

11.

Entschlüsseln Sie die folgenden Bezeichnungen von Wendeschneidplatten zum Drehen (DIN 4968):

VCMM 12 03 08 EN                                                                        TNMA 16 04 12

12.

Was sind Hartmetalle? Erklä ren Sie wie Werkstücke aus Hartmetallen hergestellt werden und warum man Hartmetallteile nicht durch Gießen herstellen kann.

13.

Auf der anliegenden Zeichnung wird für die Position x eine Oberflä chengüte von R_Z 25 gefordert. Entschlüsseln und erklä ren Sie diese Angabe. Erklä ren Sie ein mö gliches Prüfverfahren dafür. Diese Oberflä che soll mit der VCMM - Schneidplatte aus Aufgabe 11 hergestellt werden. Geben Sie den theoretischen Vorschub für die Fertigung an.
